ケル株式会社、2.1mmピッチ 分岐・中継対応 圧着ケーブル用コネクタ「FKシリーズ」販売開始のお知らせ

省配線化によるコストダウン・装置の小型化に貢献する、分岐・中継対応 圧着ケーブル用コネクタ

[画像1: https://prcdn.freetls.fastly.net/release_image/130270/13/130270-13-abe939378dc86e30a5c421bc9ada6fbe-3900x2189.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]2.1mmピッチ 分岐・中継対応圧着ケーブル用コネクタ「FKシリーズ」

写真左側：5極 / 写真右側：7極

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、2.1mmピッチ 分岐・中継対応 圧着ケーブル用コネクタ「FKシリーズ」を販売いたします。

＜販売開始ラインアップ＞
「FK01-□□-□」：ケーブル側コネクタ（レセプタクル）
「FK11-□□」　 ：分岐・中継用コネクタ（プラグ）
「#696」　 　　：FK01用圧着コンタクト

＜製品概要＞
- マニピュレーターやマウンターなど、センサーを多く使用するアプリケーションに最適な2.1mmピッチ分岐・中継対応 圧着ケーブル用コネクタです。
※詳しくはページ下部の＜アプリケーション＞をご覧ください。
- 複数のセンサーを多く搭載する産業機器の内部で、省配線化が可能です。ー図1
- 電流分岐が可能な構造になっており、省配線化によるコストダウン・装置の小型化に貢献します。
- 分岐・中継コネクタを使用することで、部分的な取り外しができメンテナンスも容易になります。
- 挿入時の誤嵌合を防止するため、各ハウジングにキーイング形状を採用しています。ー図2
- 嵌合時にロック箇所の凹凸が出ない平面構造で、他配線への接触や引っかかりを回避します。ー図3
- パネルマウント(適合厚さ：0.8mm〜1.5mm)による取付や結束バンド固定も対応が可能です。（結束バンド用の推奨幅：2.5mm）
- コネクタの極数は5極、7極です。
※その他の極数、サンプルをご要望の際はページ最下部の「本件に関するお問い合わせはこちら」(https://www.kel.jp/product/contact/product_contact/)、または当社担当営業までご連絡ください。

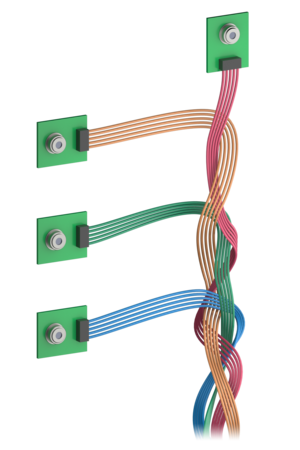

[画像2: https://prcdn.freetls.fastly.net/release_image/130270/13/130270-13-6b3fbabe626c822a0e559d63802b635a-300x450.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]導入前　パラレル方式（カスケード方式）[画像3: https://prcdn.freetls.fastly.net/release_image/130270/13/130270-13-2f6c05ec97d20339b1a9868b4cf5fb66-300x450.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]導入後　シリアル方式（マルチドロップ方式）

図1 省配線によるメンテナンス性の向上

[画像4: https://prcdn.freetls.fastly.net/release_image/130270/13/130270-13-a715529bf8de04ae5edaff689db5aa5e-300x290.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]図2 誤嵌合を防止するキーイング形状

[画像5: https://prcdn.freetls.fastly.net/release_image/130270/13/130270-13-2ccdb7e4f0d8d0eab83d6dab917e9299-500x165.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]図3 他配線への接触を回避する平面形状のロック構造　　　※本製品は黒を基調としており、実際の色と異なります。

＜製品仕様＞
[表: https://prtimes.jp/data/corp/130270/table/13_1_8127d1939a1abed9087e73086bba908e.jpg ]

＜アプリケーション＞
・工業機器市場（マニピュレーター、マウンター、サーボモーター使用の各種製造装置等）
・医療機器市場（医療用ロボット等）
[画像6: https://prcdn.freetls.fastly.net/release_image/130270/13/130270-13-be1927d4aefb5e027147a75ca82c5624-2146x611.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

ケル株式会について

ケル株式会社は1962年創業の産業用コネクタ専門メーカーです。
当社のコネクタは電子機器のキーパーツとして、工業機器を始め車載／画像／医療／通信機器に至るまで幅広い市場にご採用頂き、その活躍の場を広げております。
創業当初よりオリジナリティ溢れる製品開発を志向しており、高信頼、高品質を重視し、柔軟な対応力で魅力ある商品をお客様へご提供し続けています。
