優れた防錆効果を持つ「ERP鉄筋防錆工法」を開発

〜歴史的建造物や劣化進行が懸念される建造物などのRC補修で鉄筋腐食を抑制〜

株式会社コンステック（大阪府大阪市：社長　茶家義明）は、既存鉄筋コンクリート造の躯体補修において、優れた防錆効果を持つ「ERP鉄筋防錆工法」を開発しました。
本工法は鉄筋腐食補修工法の防錆処理後にERP鉄筋防錆剤を塗布する事で、防錆効果を向上させる工法です。
ERP鉄筋防錆剤は、鉄筋に塗布したポリマーセメント系防錆材に含浸させることで、水分と塩化物の浸透抑制層を形成します。この浸透抑制層が，劣化因子の浸入を抑制し防錆効果を向上させるため、かぶり厚さが不足している歴史的建造物や、RC構造物の躯体補修において有効です。
本工法は、当社が躯体工事を担当した旧志免竪坑櫓の修理工事の経験から、着想を得て開発したもので、外観の形状の変更が難しい文化財や歴史的建造物の補修に適しています。
※ERP（Enhanced…強化　Rust …錆び　Proof …耐える）
[画像1: https://prcdn.freetls.fastly.net/release_image/140724/14/140724-14-54f64cf735120926b95de5df7556fed1-755x609.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ][画像2: https://prcdn.freetls.fastly.net/release_image/140724/14/140724-14-45605c9eceb5efedfe80fd12228e5e79-969x545.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

特長

- 防錆効果が向上

ERP鉄筋防錆剤を塗布した鉄筋は、雨水や塩化物による腐食を抑制します。
- 歴史的建造物や耐久性の低い躯体補修で鉄筋の腐食を抑制

ERP鉄筋防錆剤の防錆効果は、塗布したポリマーセメント系防錆材の表層で得られるため、かぶり厚さが不足する歴史的建造物や、既存RC造躯体の補修において、鉄筋の腐食を抑制できます。

ERP鉄筋防錆工法の性能

- 鉄筋防せい材としての性能

建築改修工事監理指針（令和4年度版）及びNEXCO構造物施工管理要領の定める基準値をクリアしています。

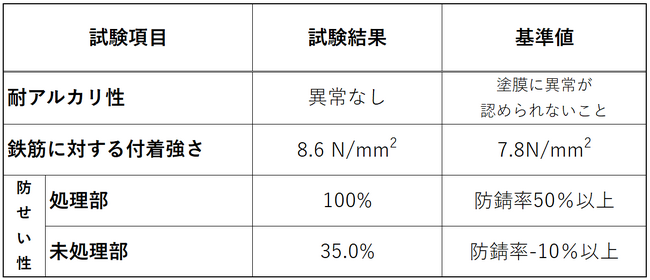

試験結果
[画像3: https://prcdn.freetls.fastly.net/release_image/140724/14/140724-14-22db97b7fe06b53d7973476a31b7706c-1211x520.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
[画像4: https://prcdn.freetls.fastly.net/release_image/140724/14/140724-14-071dd94f9a3735661e08039ca41cc416-1425x1347.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]鉄筋の防錆処理状況

塩化物イオンの浸透抑制効果

ポリマーセメント系防せい材にERP鉄筋防錆剤を塗布する事で、塩化物イオンの浸透深さを大幅に抑制できます。
性能を確認するためモルタル試験体を作成し、ERP塗布あり・なしで塩分浸透試験後の断面をEPMAで分析しました。
[画像5: https://prcdn.freetls.fastly.net/release_image/140724/14/140724-14-3999109ea36017ab5b49bbaf9cfd2145-1160x763.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]EPMAによる面分析画像

鉄筋腐食の抑制効果

ERP鉄筋防錆剤を用いて防錆処理した鉄筋は、多量の塩化物を含有するコンクリート中でも鉄筋の腐食を抑制します。
[画像6: https://prcdn.freetls.fastly.net/release_image/140724/14/140724-14-37dc80d21318736c9619d6fce86b322a-3900x2925.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]防錆処理した鉄筋の取り出し状況
[画像7: https://prcdn.freetls.fastly.net/release_image/140724/14/140724-14-e7fb38f784f326f93c504003a8874a4e-1390x230.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]促進劣化させた鉄筋　ERP鉄筋防錆剤あり
[画像8: https://prcdn.freetls.fastly.net/release_image/140724/14/140724-14-2ae1c8ccd5f237d4e5e4ee92bfc7c43a-1390x214.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]促進劣化させた鉄筋　ERP鉄筋防錆剤なし

工法紹介ページ/株式会社コンステックHP

ERP鉄筋防錆工法(https://www.constec.co.jp/technology/10844)
